1應用

遠傳變送器的膜盒是用于防止管道內介質直接進入變送器的壓力傳感器組件中，它與變送器之間采用硅油等填充液傳遞壓力。

CY2002/3表壓/絕壓遠傳變送器用于測量液體、氣體或蒸汽的液位、密度、壓力，然后將其轉變成4～20mADC HART電流信號輸出。CY2002/3也可與RST375手持終端或RSM100 Modem 相互通信，通過它們進行參數設定、過程監控等。CY2002/3表壓/絕壓遠傳變送器的測量范圍（未遷移時）為0-6kPa～25MPa，遠傳法蘭的額定壓力分別為：1.6/4MPa、6.4MPa、10MPa、150psi、300psi或600psi。

2工作原理與結構

CY2002/3表壓/絕壓遠傳變送器結構上由CY2002/3系列表壓/絕壓變送器和經焊接安裝的帶毛細管遠傳法蘭組成。其工作原理與CY2002/3系列表壓/絕壓變送器相同（參見CY2002/3系列表壓/絕壓系列變送器技術規格書），只是壓力傳遞路徑略有不同：作用在遠傳法蘭側的壓力，首先經遠傳法蘭上的膜片和填充液，再經毛細管，最后到達測量傳感器的測量端。

3輸入

測量參數：表壓、絕壓、液位

測量范圍

表壓遠傳變送器：

下限值：-100%URL起（連續可調）

上限值：至+100%URL（連續可調）

絕壓遠傳變送器：

下限值：0～100%URL起（連續可調）

上限值：至+100%URL（連續可調）

量程

表1量程代碼與量程范圍關系對照表

表2遠傳法蘭與最小量程關系對照表

表壓/絕壓遠傳變送器的最小量程應為表1和表2中最小量程的較大值。調節的量程不得小于最小量程。表壓/絕壓遠傳變送器的最大量程應為變送器本體最大量程與遠傳法蘭額定壓力兩者的最小值。

4輸出

輸出信號

2線制，4～20mADC HART輸出，數字通訊，HART協議加載在4～20mADC信號上。

輸出信號極限：Imin=3.9mA，Imax=20.5mA

報警電流（模式可設置）

低報模式（最?。?.7 mA

高報模式（最大）：21 mA

不報模式（保持）：保持故障前的有效電流值

報警電流標準設置：高報模式

5響應時間

放大器部件阻尼常數為0.1s；傳感器和遠傳法蘭時間常數為0.2～6s，取決于傳感器的量程、量程比，毛細管的長度，以及充灌液的粘度。附加的可調時間常數為：0.1～60s。

6一般條件

6.1安裝條件

不帶毛細管的表壓/絕壓遠傳變送器可以通過遠傳法蘭直接安裝，位置偏差將產生可校正的零位偏移。電子表殼最大可旋轉360°，定位螺釘可將其固定于任何位置。

表壓/絕壓遠傳法蘭與符合ANSI/DIN標準的配套法蘭相連接，該配套法蘭應配有軟性墊片和安裝固定的螺栓、螺母（用戶可選配安裝螺栓、螺母）。

對于帶毛細管的表壓/絕壓遠傳變送器，如果遠傳密封裝置低于變送器本體，則遠傳密封裝置與變送器本體的最大高度落差應<5m。當工作壓力低于100kPa絕對壓力時，變送器本體必須低于遠傳密封裝置。

毛細管的最小彎曲半徑為75mm，嚴禁纏繞！

6.2環境條件

環境溫度

最低：取決于填充液

最高：85℃

帶液晶顯示、氟橡膠密封圈時 -20～65℃

儲存溫度/運輸溫度

最低：取決于填充液

最高：85℃

相對濕度：0～100%

抗沖擊

加速度：50g

持續時間：11ms

抗震動

2g至500Hz

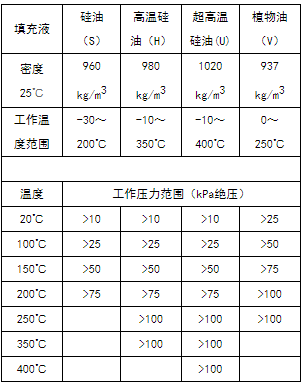

注：超出以上工作溫度和壓力關系范圍的應特別指出，可以通過特殊設計來滿足要求。

變送器本體壓力極限：真空至最大壓力

遠傳法蘭額定壓力：

ANSI標準 ：150psi～600psi

DIN標準：  PN 1.6MPa～PN 10MPa

重量

DN 50/2”約7～10kg，DN 80/3”約8～11kg，DN 4”約9～12kg。

防爆性能

NEPSI隔爆許可：Ex dⅡC T6

NEPSI本安許可：Ex iaⅡC T4

允許使用溫度為：-40℃～65℃

6.4電源及負載條件

電源電壓為24V

R≤(Us-12V)/Imax  kΩ

其中 Imax=23 mA

最大電源電壓：42VDC

最小電源電壓：12VDC，15VDC（背光液晶顯示）

數字通訊負載范圍： 250～600Ω

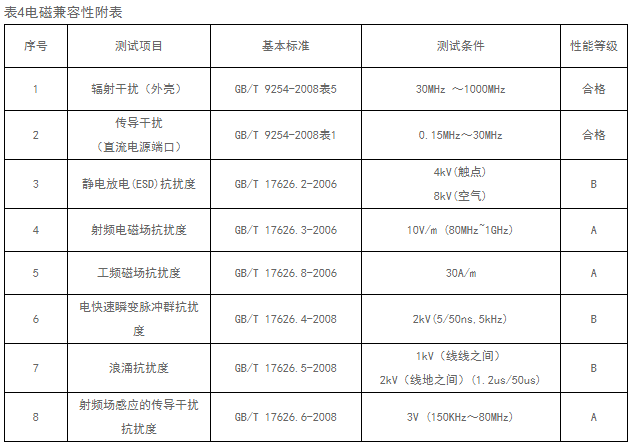

注：（1）A性能等級說明：測試時，在技術規范極限內性能正常。

   （2）B性能等級說明：測試時，功能或性能暫時降低或喪失，但能自行恢復，實際運行狀況、存儲及其數據不改變。

7外形尺寸                                                      單位

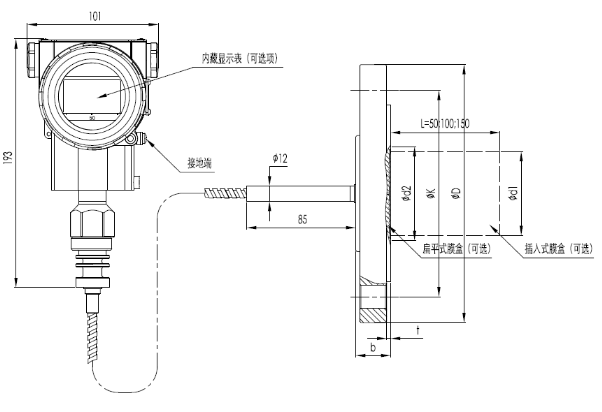

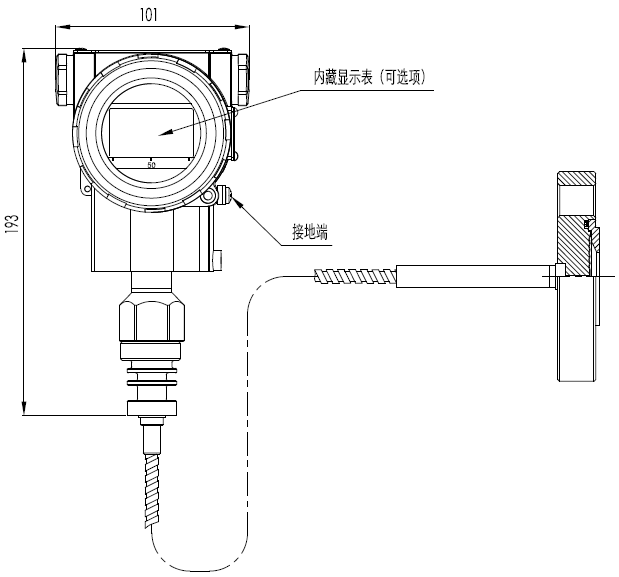

圖1基本型遠傳密封裝置圖（RS型）

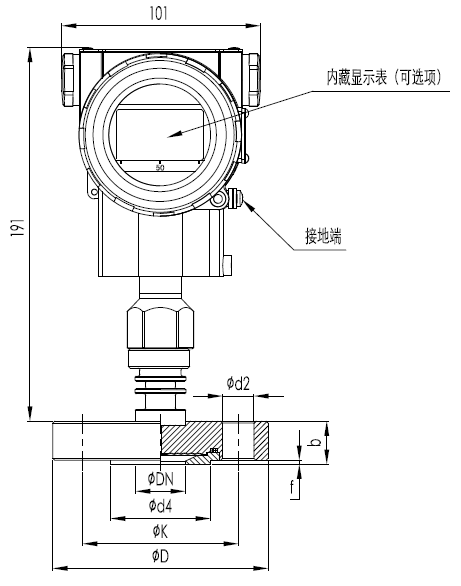

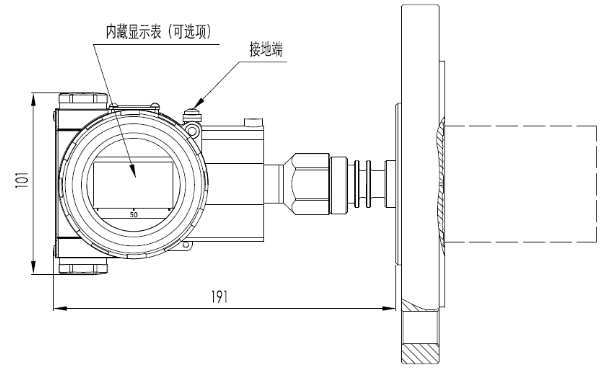

圖2基本型遠傳密封裝置直接安裝式圖（RN型）

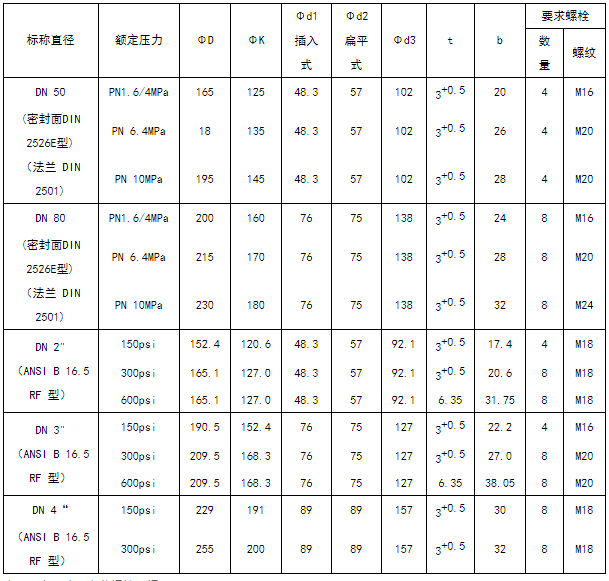

表5基本型遠傳密封裝置結構尺寸表

注：用戶可選配安裝螺栓、螺母。

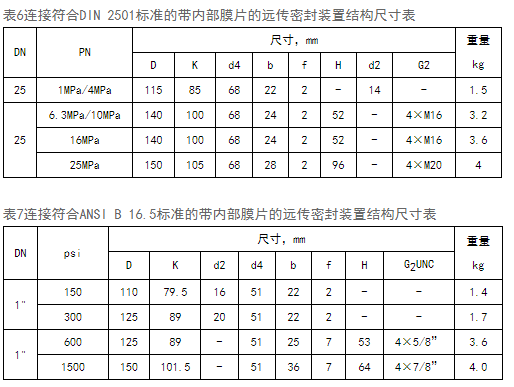

圖3帶內部膜片的遠傳密封裝置圖（US型）

圖4帶內部膜片的遠傳密封裝置直接安裝式圖（UN型）

8 電氣連接

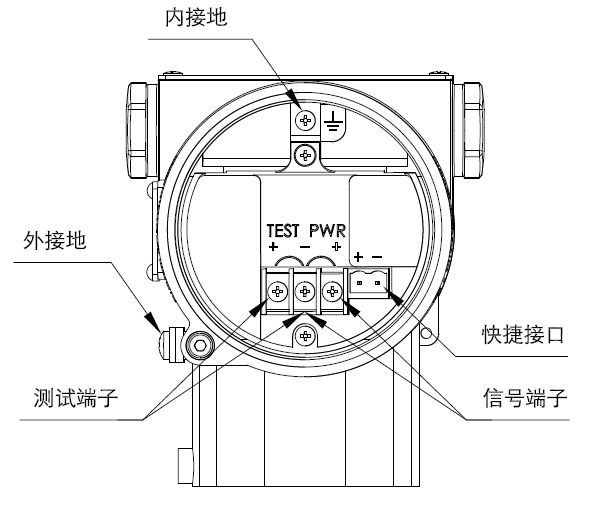

圖6電氣連接圖

注：快捷接口功能等同于信號端子。

9型號和規格代碼表[1]

注1：在對基本型表壓/絕壓遠傳法蘭密封裝置選型時，應先完成CY2002/3表壓/絕壓變送器的選型，并在CY2002/3選

項表中第40行選R遠傳選項；

注2：膜片貼PTFE膜，也即F4膜片，可適用于大于絕對壓力50kPa的負壓測量，但只適用于扁平式液位法蘭。

選型舉例：

例：CY2002-ACARNN1N1C[3]，RN-H1FS0NN。

[A]：基本誤差±0.05%

[C]：量程為0-400Pa～40kPa（0-40～4000 mmH2O）

[A]：接液部分為不銹鋼 316L膜片，填充液為硅油

[R]：遠傳法蘭測量形式

[N]：無特殊選項

[N]：無安裝支架

[1]：液晶顯示

[N]：基本型（非防爆）

[1]：位號標于銘牌內

[C]：中文使用說明書

[RN-]：直接安裝式遠傳密封裝置

[H]：DN80（DIN 2501）法蘭口徑，E型DN2526密封面形式，

不銹鋼 316L膜片

[1]：PN 1MPa/4MPa（DIN 2501）法蘭壓力等級

[F]：接液面為扁平式膜盒

[S]：填充液為硅油

[0]：無毛細管，直接安裝式

[N]：無

[N]：接液法蘭膜盒面無特殊處理

注3：表壓變送器選項參見CY2002系列變送器選項表；

注4：遠傳變送器的最小量程應為表1和表2中最小量程的較大值。調節的量程不得小于最小量程。為了使遠傳變送器性能最優，應選擇量程比<10:1。

注5：當測量壓力<50kPa(絕對壓力)時，應特殊備注，制造過程中需要特殊處理，以保證性能。

注6：在對帶內部膜片的壓力/絕壓遠傳密封裝置選型時，應先完成CY2002/3表壓/絕壓變送器的選型，并在CY2002/3選項表中第40行選R遠傳選項。

選型舉例：例：CY2002-ACARNN1N1C[3]，UN-AS。

[A]：基本誤差±0.05%

[C]：量程為0-400Pa～40kPa（0-40～4000 mmH2O）

[A]：接液部分為不銹鋼 316L膜片，填充液為硅油

[R]：遠傳法蘭測量形式

[N]：無特殊選項

[N]：無安裝支架

[1]：液晶顯示

[N]：基本型（非防爆）

[1]：位號標于銘牌內

[C]：中文使用說明書

[UN-]：直接安裝式，無毛細管

[A]：DN25（DIN 2501）法蘭口徑，D型DN2526密封面形式，額定壓力為PN 1MPa/4MPa

[S]：填充液為硅油

注7：表壓變送器選項參見CY2002系列變送器選項表；

注8：遠傳變送器的最小量程應為表1和表2中最小量程的較大值。調節的量程不得小于最小量程。為了使遠傳變送器性能最優，應選擇量程比<10:1。

注9：當測量壓力<50kPa(絕對壓力)時，應特殊備注，制造過程中需要特殊處理，以保證性能。

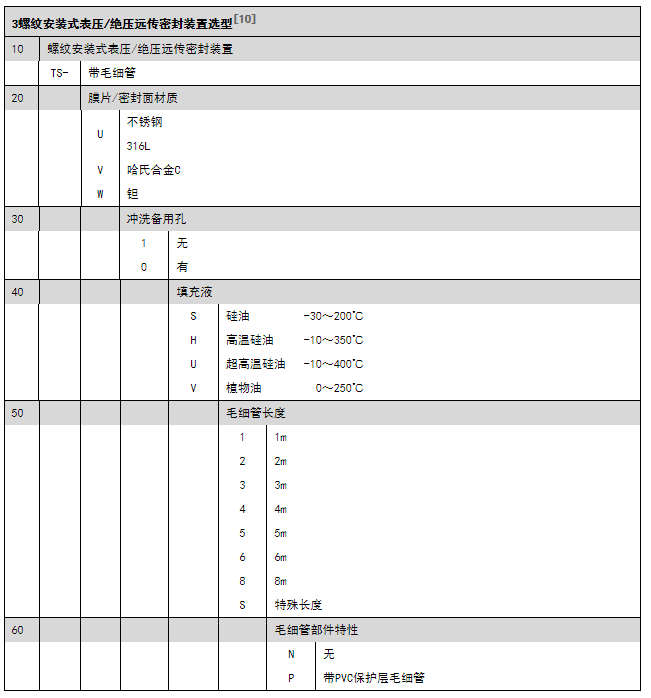

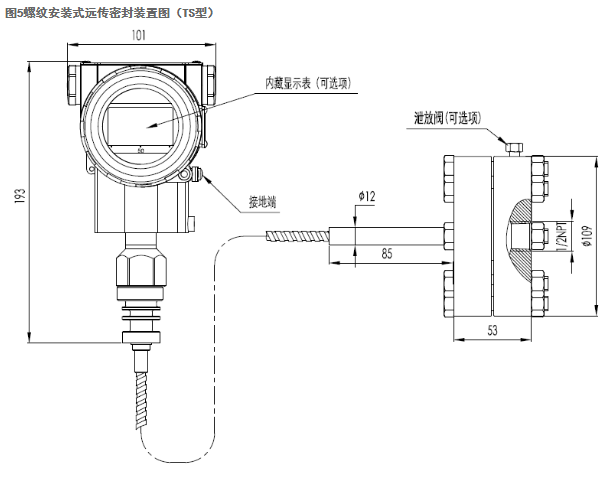

注10：在對螺紋安裝式遠傳法蘭密封裝置選型時，應先完成CY2002/3表壓/絕壓變送器本體部分的選型，并在CY2002/3選項表中第40行選R遠傳選項。

例：CY2002-ACARNN1N1C [11]，TS-U1S3N。

[A]：基本誤差±0.05%

[C]：量程為0-400Pa～40kPa（0-40～4000 mmH2O）

[A]：接液部分為不銹鋼 316L膜片，填充液為硅油

[R]：遠傳法蘭測量形式

[N]：無特殊選項

[N]：無安裝支架

[1]：液晶顯示

[N]：基本型（非防爆）

[1]：位號標于銘牌內

[C]：中文使用說明書

[TS-]：螺紋安裝式遠傳法蘭密封裝置

[U]：不銹鋼 316L膜片

[1]：無沖洗孔

[S]：填充液為硅油

[3]：毛細管長度為3m

[P]：帶PVC保護層毛細管

注11：內容同注7

注12：內容同注8

注13：內容同注9
