產品詳情
CY-2001差壓變送器用于測量液體、氣體或蒸汽的液位、密度、壓力、以及流量，然后將其轉變成4～20mADC HART電流信號輸出。CY-2001也可與RST375手持終端或RSM100 Modem 相互通信，進行參數設定、過程監控等。
標準規格
(以標準零點為基準調校量程，不銹鋼 316L膜片，填充液為硅油)
1性能規格
調量程的參考精度
(包括從零點開始的線性、回差和重復性)
± 0.075%
若TD>10 (TD= 量程/調節量程)則為：
±(0.0075×TD)%
平方根輸出精度為以上線性參考精度的1.5倍

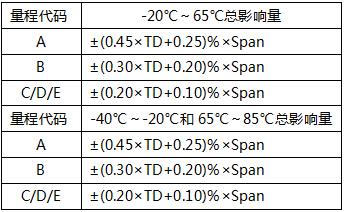

環境溫度影響
過范圍影響：±0.075%×Span

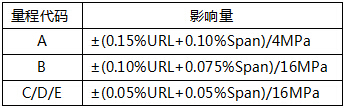

靜壓影響
過壓影響
長期穩定性
電源影響: ±0.001% /10V (12～42V DC)，可忽略不計。
2功能規格

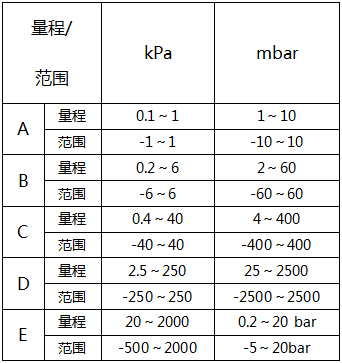

量程和范圍
量程限
在量程的上下限范圍內，可以任意調整。
建議選擇量程比盡可能低的量程代碼，以優化性能特征。
零點設置
零點和量程可以調節到表中測量范圍內的任何值，只要：標定量程≥最小量程
安裝位置影響
與膜片面平行方向的安裝位置變化不會造成零漂影響，若安裝位置與膜片面超過90°的變化，會發生<0.4kPa范圍內的零位影響，可以通過調節調零校正。無量程影響。
輸出
2線制，4～20mADC，可選HART輸出數字通訊，可選擇線性或平方根輸出。
輸出信號極限：Imin=3.9mA，Imax=20.5mA
報警電流
低報模式(最小)：3.7 mA
高報模式( )：21 mA
不報模式(保持)：保持故障前的有效電流值
報警電流標準設置：高報模式
響應時間
放大器部件阻尼常數為0.1s;傳感器時間常數為0.1～1.6s，取決于量程及量程比。附加的可調時間常數為：0.1～60s。
對非線性輸出(如平方根功能)的影響取決于該功能，并可據此計算。
預熱時間： < 15s
環境溫度
-40～85℃
帶液晶顯示、氟橡膠密封圈時 -20～65℃
儲存溫度/運輸溫度
-50～85℃;帶液晶顯示時：-40～85℃
工作壓力
額定工作壓力分為：16MPa、25MPa、40MPa三檔
靜壓極限
從3.5kPa 壓力至額定壓力，保護壓力可大于額定壓力的1.5倍，同時加于變送器兩側。
單向過載極限：單向過載可達額定壓力
電磁兼容性(EMC)
見下頁《電磁兼容性附表》
3安裝
電源及負載條件
電源電壓為24V，R≤(Us-12V)/Imax kΩ
其中 Imax=23 mA
電源電壓：42VDC
最小電源電壓：12VDC，15VDC(背光液晶顯示)
數字通訊負載范圍： 250～600Ω
電氣連接
M20X1.5電纜密封扣，接線端子適用于0.5～2.5mm2的導線。
過程連接
過程連接法蘭的兩端面有NPT 1/4 和UNF 7/16``內螺紋。
4物理規格
材質
測量膜盒：不銹鋼 316L
膜片： 不銹鋼 316L、哈氏合金C
過程法蘭：不銹鋼 304
螺母及螺栓：不銹鋼(A4)
填充液： 硅油
密封圈： 丁腈橡膠(NBR)、氟橡膠(FKM)、
聚四氟乙烯(PTFE)
變送器外殼：鋁合金材質，外表噴涂環氧樹脂
外殼密封圈：丁腈橡膠(NBR)
銘牌： 不銹鋼 304
重量：3.3kg(無：液晶顯示、安裝支架、過程連接)
外殼防護等級：IP67
