工作原理

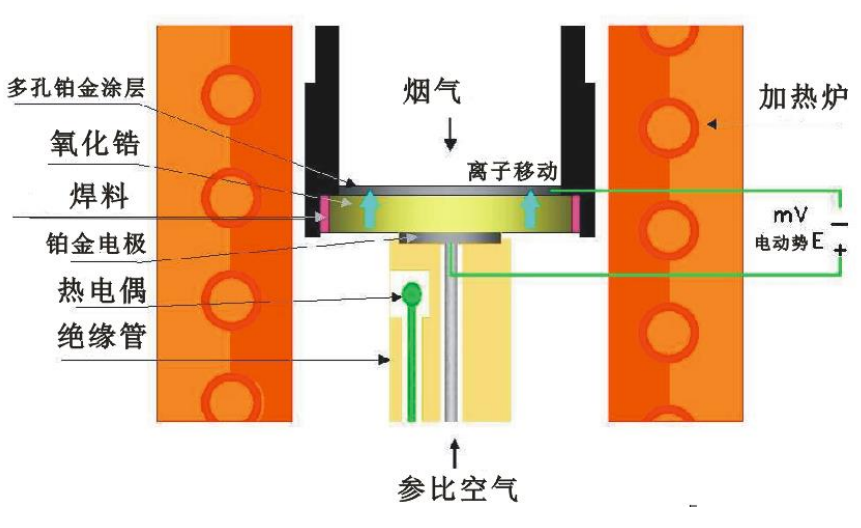

CY-5000OX氧量分析儀是一種高溫電解質濃度差電池，在數百度的高溫環境下，具有能產生氧離子遷移的導電性能，由于被測氣體（煙氣或其它氣體）與參比氣體（空氣或其它氣體）在氧化鋯兩側鉑電極的氧分壓不同，在兩極間有一定數量的氧離子遷移而產生了氧濃差電勢，其電勢值與氧濃度的關系，可以用能斯特（Nernst）公式來表示：
E=RT/4F×LnP1/P2
式中：E—氧濃差電勢（V）
R—理想氣體常數（8.314J/moLK）
T— 溫度值（K）
F—法拉第常數（96500c/moL）
P1—參比氣體分壓（空氣）
P2—被測氣體分壓
技術參數
顯 示 屏：LCD
操作語言：中文
電 源：220V AC （電壓不可超壓）
功 率： ≤150W
輸出信號： 4 ～20mA
量 程：0.01%-25%（可編程）
儀器精度：1%
重 復 性：滿量程的±0.75%
基本誤差：≤±1%（滿量程）
穩 定 性：≤±1%（儀器連續檢定 4h）
響應時間：5 秒內 90%的響應。（從氣體進入校正氣入口及模擬信號開始變化時測量。）
探頭材質：標配 304、（可選 316L）
保護管直徑:φ45mm
法 蘭：客戶指定（DN50/DN65/DN80/DN100）
加熱爐電阻：55-75Ω（其他阻值可以定制。）
防護等級：IP65
標定方式： 手動標定
環境溫度： -10℃～55℃
樣氣溫度： ≤700℃
煙氣流速：0-50m/s
樣氣壓力范圍：-10kpa~﹢5kpa
探頭安裝角度：水平、垂直向下。
標定氣體：5% 和 20.6% O2 ，背景氣為氮氣。標氣流量：200-300 ml/min
自診斷信息：熱電偶反接，熱電偶斷偶，加熱異常，溫度上下限報警，氧量上下限報警。
